Underwater Media Pasade Installation at Wood Bridge
By Rope Access
 |
| 군산 교량 구조물 시공 로프 고소작업 |
TBM
*군산 은파호수공원 내 물빛다리 하부 수중 미디어 파사드 설치
*44개소 프로젝트 하우징 제작(용접 및 도장작업)
*44개소 프로젝트 하우징 설치 (로프작업)
*메인 배전함 설치 및 500m 전기 배선작업 (로프작업)
*44개소 프로젝트 설치 (로프작업)
*프로젝트 조정 작업(야간 로프작업)
안녕하세요.
올여름 많이 무더웠는데요, 이런 더운날 저희는 군산 은파호수공원 유원지내 물빛다리에서 수중 미디어 파사드 설치작업을 진행했습니다. 작업의 전체적인 내용은
1. 프로젝터 하우징 제작
2. 다리 하부 프로젝터 하우징 설치
3. 전기 배선
4. 수중 반사판 설치
5. 프로젝터 그리드 수정작업
으로 구성되어 약 20여일간 작업을 진행했습니다.
로프작업은 일반작업보다 불편한 자세로 작업을 해야하기 때문에, 최대한 로프에 매달리는 일을 줄이도록 시공계획을 짜는데요.
다리 하부 H빔 구조물에 프로젝트를 설치해야하기 때문에 맞춤제작된 프로젝터 하우징을 현장에서 제작하였습니다.
물빛다리의 특성상 3개의 다리 높낮이가 다르기 때문에 본격적인 작업에 앞서 프로젝트가 설치될 위치에 대한 측량 작업을 진행했고,
미리 포인트를 잡아서 로프리깅을 해두었습니다.
프로젝터 하우징 제작이 완료된 후에는 도면에 맞춰 다리 하부에 하우징을 설치하는 작업을 진행하였는데요,
다리 하부로 접근해 들어가야하기때문에 로프접근 기술을 활용하였습니다.
다리 하부에서는 다리 천정을 타고가야하는 오버행 작업이 진행되기때문에 전문적으로 고소로프작업을 진행해온 기술자들의 스킬들이 많이 필요했습니다.
중앙다리부터 설치된 하우징이 일률적으로 프로젝터 설치를 기다리고 있는 모습이네요.
하우징 한셋트당 약 15kg정도의 무게로, 다리 상부에서 내린 하우징을 로프작업자들이 로프 하울링(Hauling)시스템을 통해 다리 하부 H빔으로 올렸습니다.
프로젝터를 설치하기에 앞서 배선 준비작업을 진행했는데요.
한개의 프로젝터에는 5.7A의 소비전류가 소요되기 때문에 프로젝터 4-5개를 한개의 그룹으로 묶어 누전차단기를 설치하여 배전함을 만들어주었습니다.
프로젝터 설치와 함께 배선작업도 마무리 해주었네요.
수중에 설치하기 위해 맞춤제작된 구조물을 교량 기둥에다가 로프작업을 통해 설치한 후 반사판을 수중에 설치했습니다.
아래 링크를 클릭하시면 앨리웁의 다양한 로프작업 포스팅을 보실 수 있습니다.

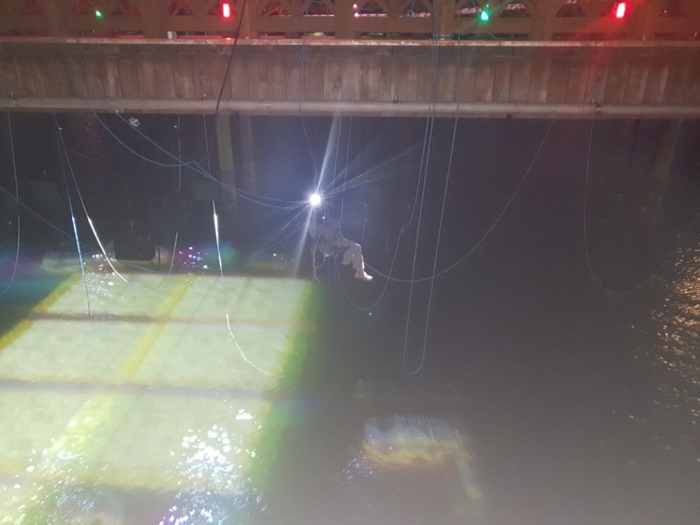

모든 작업이 완료된 상태에서 프로젝터의 격자를 맞추기 위한 작업을 진행했네요.
주간작업 후 야간작업을 진행해서 로프기술자들의 체력을 요하는 작업이었습니다.
