How to Install Vibrating Wire Strain Gauge On Structure
Where Inaccessible Place With Rope Access Technique

체조경기장 센서 설치 고소작업

TBM

* 잠실 체조경기장 지붕 공사

* 구조물 건전도를 위한 스트레인, 가속도 센서 설치

* 센서케이블 총 3.5km 플렉시블 총 1.5km 배선작업

* 총 1600m 로프 사용 (텐션라인, 리깅)

* 상부 구조물 인양을 위한 300kg 풀리맨 윈치작업

* 스트레인 센서 설치를 위한 그라인딩, 스폿용접, 납땜결선 복합 작업

* 철저한 시공계획을 통한 공정관리 및 자재 소요 최소화

* 민감한 센서 특성상 품질관리 중점 관리

최근 끊이지 않는 건설현장 안전사고는 다시금 우리에게 안전에 대한 경각심을 일깨워주는데요.

크레인 전복 사고, 고층아파트 구조물 추락사고, 등등 그 어느곳보다 안전이 중요시 되야할 산업현장.

앨리웁은 안전, 윤리, 품질을 기본덕목으로 각 현장에 접근하여 보다 안전하고 기술자들이 우선시 되는 사회를 추구하고 있습니다.

이번 현장은 구조물의 안전도를 검사하여 미리 일어날 수 있는 사고를 대비하는 센서를 설치하는 현장입니다.

86년 서울아시안게임부터 사용되어 88 올림픽, 그 이후 유명 가수들의 콘서트홀로 사용되어온 올림픽 공원내의 체조경기장.

이전 몽골 천막 형식의 지붕을 현대식 철골 구조물로 변경함으로써 무거운 음향장치 및 무대장치를 사용하는데 더 안정성을 갖추게 된다고 하네요.

어느 곳이나 막바지 작업 현장은 여러 공정이 겹치면서 더 큰 위험을 노출합니다.

지붕의 가장 중요한 축인 4개의 축에 스트레인 센서를 설치해야 하는 이번 작업 또한 하부 및 상부 작업으로 인해 안전에 더 신경 쓸 수 밖에 없는 현장입니다.

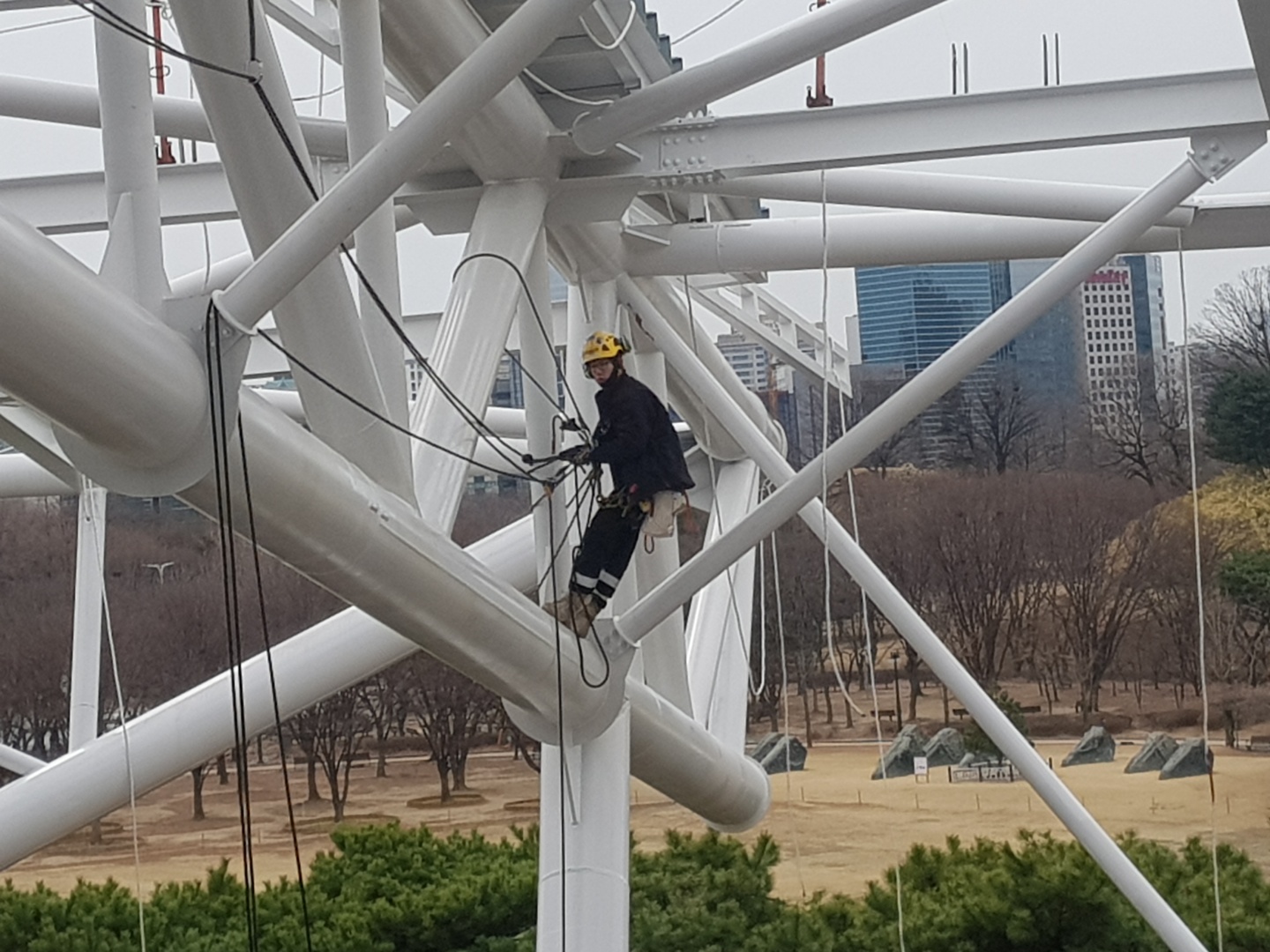

로프기술자의 안전을 위한 안전 텐션라인.

떨어질 낙하물을 사전에 방지하는 낙하 방지끈.

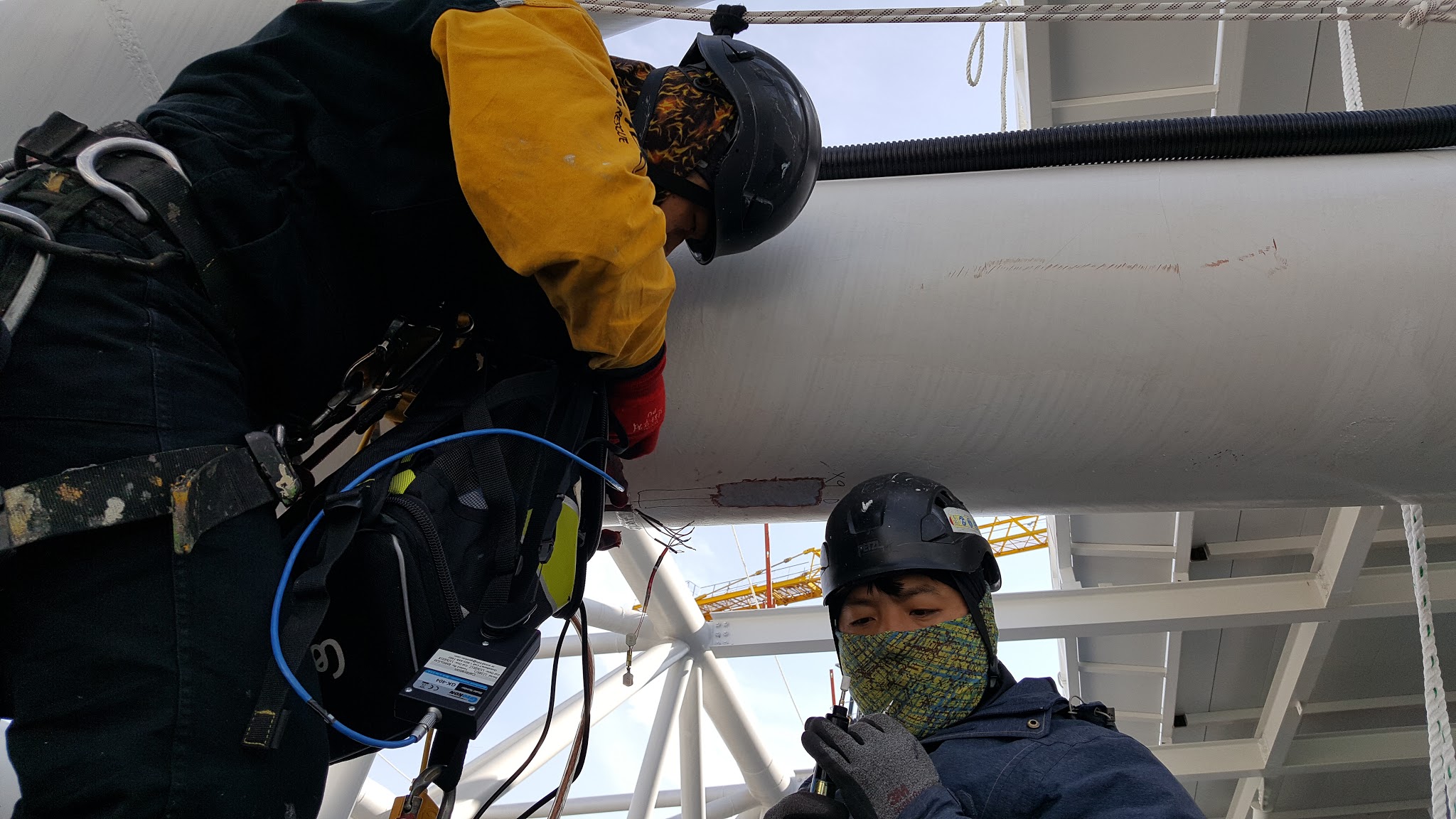

로프기술자의 혹시나 모를 응급상황을 대비한 2인 1조 버디 시스템.

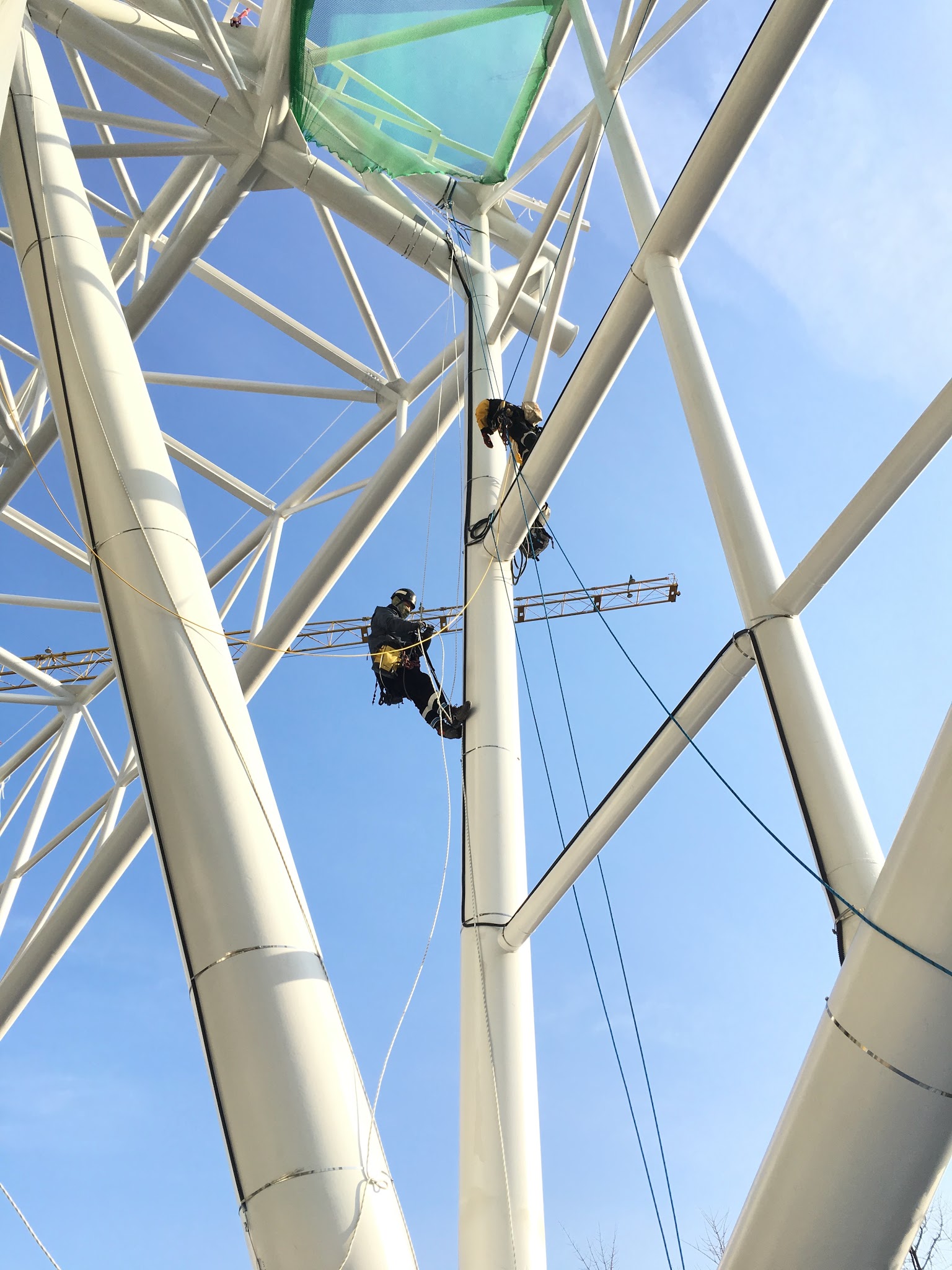

로프액세스 기술의 기본 바탕인 2 개의 로프 시스템.

기본적인 시스템을 바탕으로 안전을 최우선적으로 하나 둘 공정을 진행시킵니다.

총 45곳의 센서설치를 위해 센서 배선이 들어가는 지점에 안전 텐션라인을 설치한 후

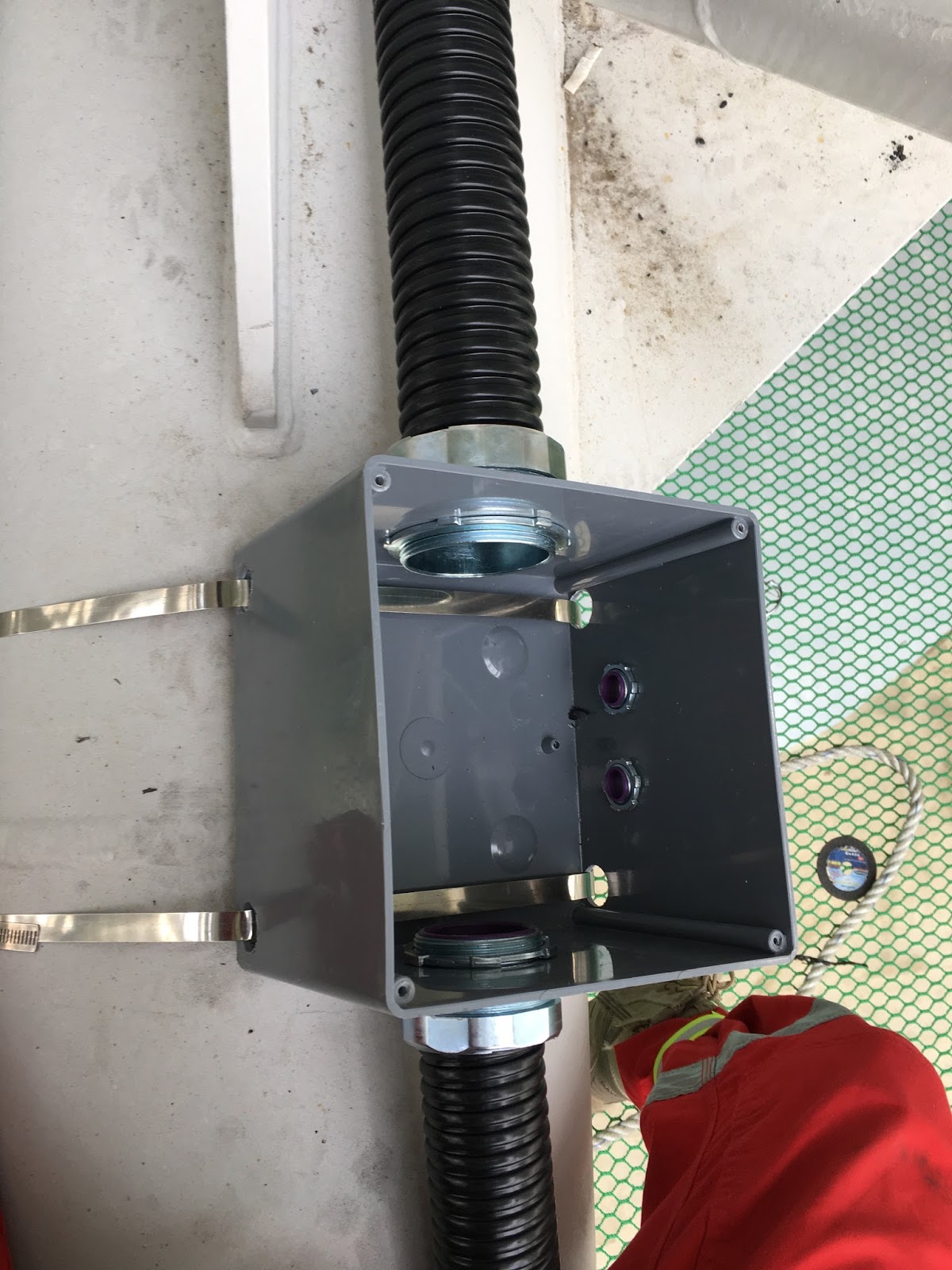

센서가 위치하는 중간 지점마다 풀박스를 설치하여 각각의 케이블이 빠져나갈 수 있도록 해줍니다.

본격적인 포설작업은 각각의 위치에 맞는 길이로 재단된 케이블을 하부에서 인양하여 작업을 시작합니다.
